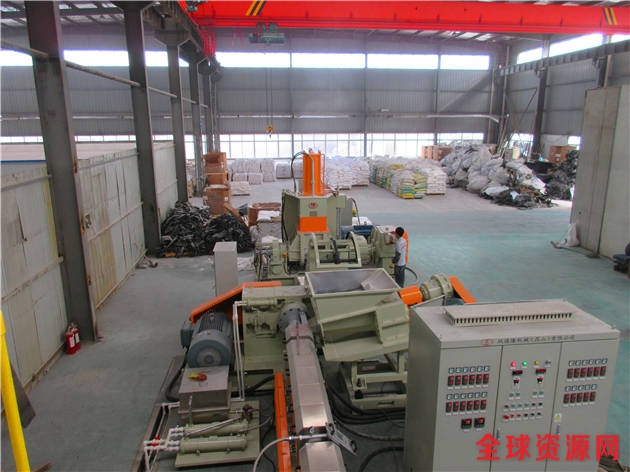

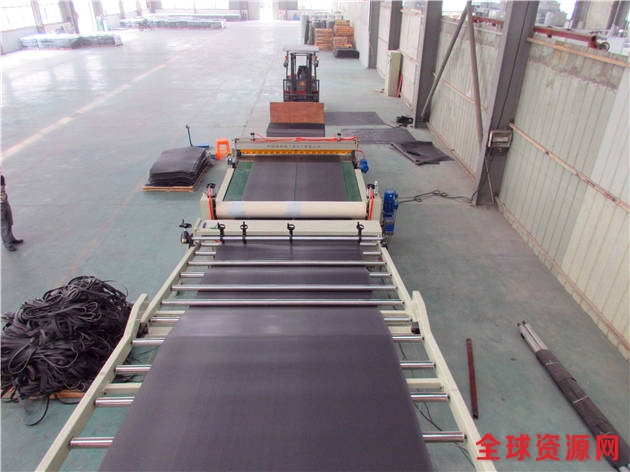

橡胶促进剂造粒机开炼机的混合过程分为三个阶段，即包辊（加入生胶的软化阶段）、吃粉（加入粉剂的混合阶段）和翻炼（吃粉后使生胶和配合剂均达到均匀分散的阶段）。橡胶促进剂造粒机开炼机混胶依胶料种类、用途、性能要求不同，工艺条件也不同。混炼中要注意加胶量、加料顺序、辊距、辊温、混炼时间、辊筒的转速和速比等各种因素。既不能混炼不足，又不能过炼。橡胶促进剂造粒机密炼机混炼分为三个阶段，即湿润、分散和涅炼、密炼机混炼石在高温加压下进行的。操作方法一般分为一段混炼法和两段混炼法。一段混炼法是指经密炼机一次完成混炼，然后压片得混炼胶的方法。他适用于全天然橡胶或掺有合成橡胶不超过50%的胶料，在一段混炼操作中，常采用分批逐步加料法，为使胶料不至于剧烈升高，一般采用慢速密炼机，也可以采用双速密炼机，加入硫磺时的温度必须低于100℃。其加料顺序为生胶—小料—补强剂—填充剂—油类软化剂—排料—冷却—加硫磺及超促进剂。橡胶促进剂造粒机两段混炼法是指两次通过密炼机混炼压片制成混炼胶的方法。这种方法适用于合成橡胶含量超过50%得胶料，可以避免一段混炼法过程中混炼时间长、胶料温度高的缺点。第一阶段混炼与一段混炼法一样，只是不加硫化和活性大的促进剂，一段混炼完后下片冷却，停放一定的时间，然后再进行第二段混炼。混炼均匀后排料到压片机上再加硫化剂，翻炼后下片。分段混炼法每次炼胶时间较短，混炼温度较低，配合剂分散更均匀，胶料质量高。橡胶促进剂造粒机2.3压延工艺压延是将混炼胶在压延机上制成胶片或与骨架材料制成胶布半成品的工艺过程，它包括压片、贴合、压型和纺织物挂胶等作业。橡胶促进剂造粒机压延工艺的主要设备是压延机，压延机一般由工作辊筒、机架、机座、传动装置、调速和调距装置、辊筒加热和冷却装置、润滑系统和紧急停车装置。压延机的种类很多，工作辊筒有两个、三个、四个不等，排列形式两辊有立式和卧式；三辊有直立式、Γ型和三角形；四辊有Γ型、L型、Z型和S型等多种。按工艺用途来分主要有压片压延机（用于压延胶片或纺织物贴胶，大多数三辊或四辊，各辊塑度不同）、擦胶压延机（用于纺织物的擦胶，三辊，各辊有一定得速比，中辊速度大。借助速比擦入纺织物中）、通用压延机（又称万能压延机，兼有压片和擦胶功能、三辊或四辊，可调速比）、压型压延机、贴合压延机和钢丝压延机。
双螺杆造粒机 http://www.jdlhsw.com
片材生产线 http://www.hkbjdl.com
片材挤出机 http://www.hkb8.com
电缆料造粒机 http://www.kshkb.com
塑料造粒机 http://www.dhjdl.com
密炼机 http://www.jdldh.com
高填充造粒机 http://hkb888.qqzyw.com/
EVA片材挤出机 http://hyt888.qqzyw.com/
